Дифференциальный автоматический выключатель 6 А / 30mAC / C хар / AC тип / 4,5 kA / 1+N полюс / Hager
Увеличить
|
Код AD856J
| 15,683.05 руб. |
|
|
Технические характеристики |
Значения |
|
Количество полюсов : |
2 |
|
Номинальный ток : |
6A |
|
Тип тока утечки : |
AC |
|
Ток утечки : |
30mA |
|
Характеристика отключения : |
С |
|
Номинальный напряжение : |
230V AC |
|
Количество модулей : |
2 |
|
Максимальное сечение одножильного проводника : |
25 мм2 |
|
Тип соединения : |
Винтовой |
Руководство по эксплуатации и инструкция по монтажу
Выключатели автоматические управляемые дифференциальным током (АВДТ, RCBO)
серий AC, ACA, ACB, ACC, ACS, AD, ADA, ADB, ADC, ADH, ADM, ADP, ADS, ADX, ADZ, AE, AEC, AF, AFA, AFC, AFH, AFM, AFP, AFX
Выключатели автоматические управляемые дифференциальным током (АВДТ, RCBO) со встроенной защитой от сверхтоков.
Руководство по эксплуатации и инструкция по монтажу
1. ВВЕДЕНИЕ
Настоящее руководство по эксплуатации и монтажу выключателей автоматических управляемых дифференциальным током модульного исполнения установки на дин-рейку производства компании :hager предназначено для изучения конструкции и принципа действия устройств, их технических характеристик, правил размещения, монтажа, эксплуатации и хранения.
2. НАЗНАЧЕНИЕ АВДТ
2.1. АВДТ серий AC, ACA, ACB, ACC, ACS, AD, ADA, ADB, ADC, ADH, ADM, ADP, ADS, ADX, ADZ, AE, AEC, AF, AFA, AFC, AFH, AFM, AFP, AFX применяются для коммутации и защиты электрических цепей от перегрузок и коротких замыканий, и одновременно для защиты людей от поражения электрическим током при косвенном прикосновении к электрической сети, и для защиты от пожара в административных, промышленных и жилых зданиях, на промышленных объектах.
2.2. Структура условного обозначения модели АВДТ в модульном исполнении, на дин-рейку высотой 35мм.
Пример: Двухполюсный АВДТ, до 40 А, I∆n = 30 мА, Тип А, кривая отключения В, отключающая способность Icn=3кА, изготавливаемый для Европы.
При заказе следует использовать артикульный буквенно-цифровой номер модели устройства (каталожный номер), однозначно идентифицирующий его в любом каталоге продукции :hager.
2.3. Условия эксплуатации
АВДТ серий AC, ACA, ACB, ACC, ACS, AD, ADA, ADB, ADC, ADH, ADM, ADP, ADS, ADX, ADZ, AE, AEC, AF, AFA, AFC, AFH, AFM, AFP, AFX предназначены для работы в умеренном, холодном, жарком климатах.
Рабочий диапазон температур при эксплуатации от –25 °С до +40 °С.
При транспортировании и хранении:
- нижнее значение температуры -25 °С;
- наибольшее значение температуры +70 °С.
Высота установки над уровнем моря не более 2000 м, иначе применяются коэффициенты деноминации характеристик.
Рабочее положение в пространстве – возможно крепление как на вертикальной, так и на горизонтальной плоскости. При креплении на вертикальной плоскости в вертикальном положении необходимо располагать выключатель таким образом, чтобы включение его производилось путем перевода рукоятки вверх, а отключение – вниз в соответствии с ГОСТ 21991. При креплении на вертикальной плоскости в горизонтальном положении: чтобы включение его производилось путем перевода рукоятки влево, а отключение – вправо. В соответствии с нормами допускается любое пространственное крепление без ограничения допустимых отклонений.
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
3.1. Характеристики
• АВДТ приведённых выше серий соответствуют требованиям ГОСТ Р 51327.1-99, ГОСТ Р 51329-99, ГОСТ Р 51327.2.1-99, EN 61009-1.
• Номинальный ток АВДТ:
от 2 до 40 А при 30 °С (нормальные условия эксплуатации);
• Номинальное напряжение: 230-400 В переменного тока, 50 Гц;

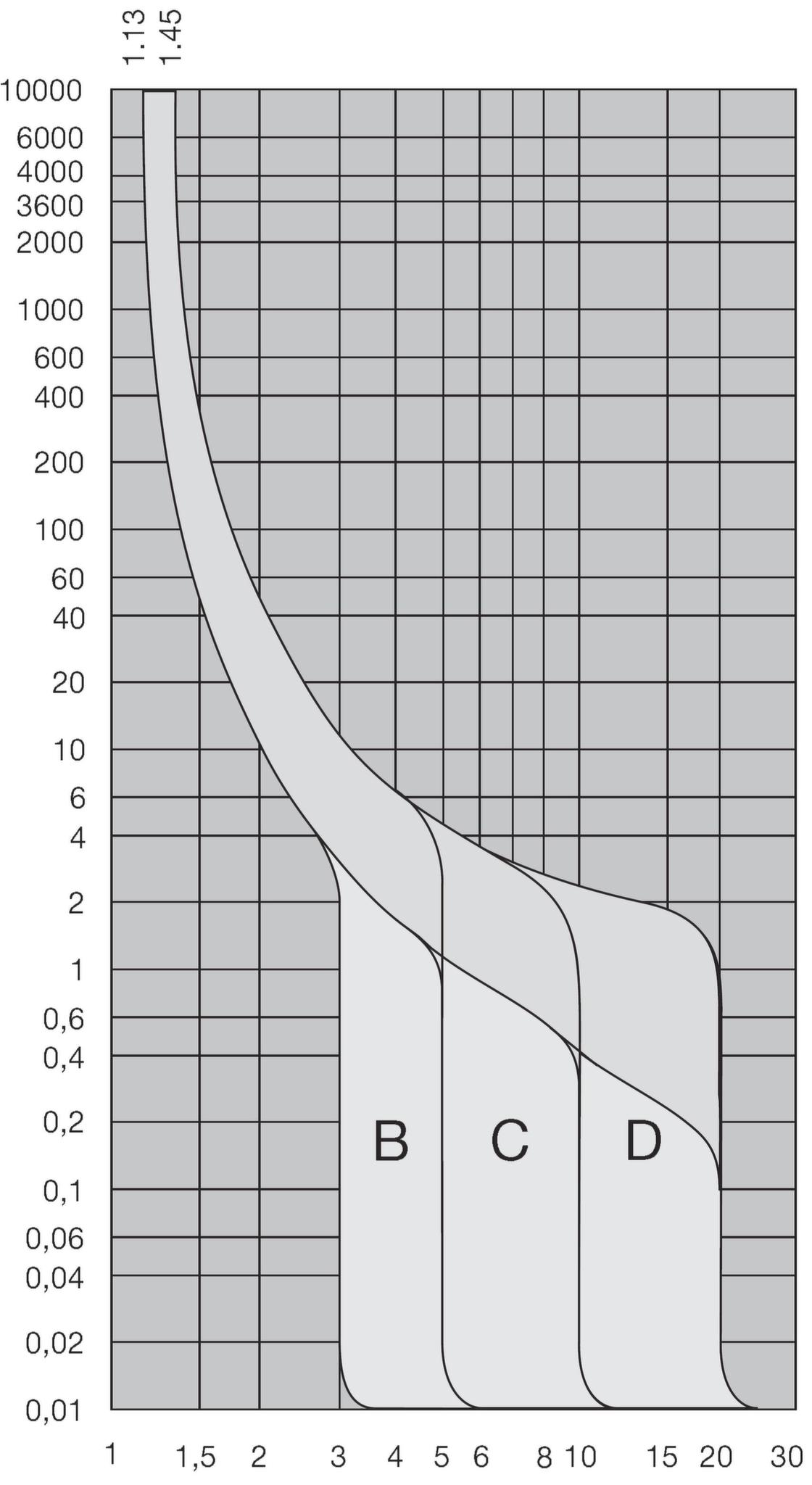

Кривые отключения по номинальному току:
• В – срабатывание электромагнитной защиты между 3- и 5-кратным значением номинального тока;
• С – срабатывание электромагнитной защиты между 5- и 10-кратным значением номинального тока;
| Время, с |  | | | | Кратность номинальному току | |
Степень защиты – IP20 (при установке под пластроном IP30).
Проводящие части и рабочие проводники под напряжением, для человеческих рук не доступны.
Коммутационная износостойкость:
Электрическая при номинальной нагрузке и механическая: 2 000 циклов (В/О);
Срок службы материалов: не менее 20 лет.
Присоединение через зажимы для кабелей (однопроволочных/многопроволочных).
В разных моделях применяются два вида клемм для кабелей винтовые и самозажимные.
Мин. сечение мм² Макс. сечение мм²
Винтовые клеммы 1/1 25(16 ADC, ADH)/16(10 ADC, ADH)
Самозажимные клеммы 1,5/1,5 4/4
| Мин. сечение мм² Макс. сечение мм²
| Макс. сечение мм² | | | |
|
|
