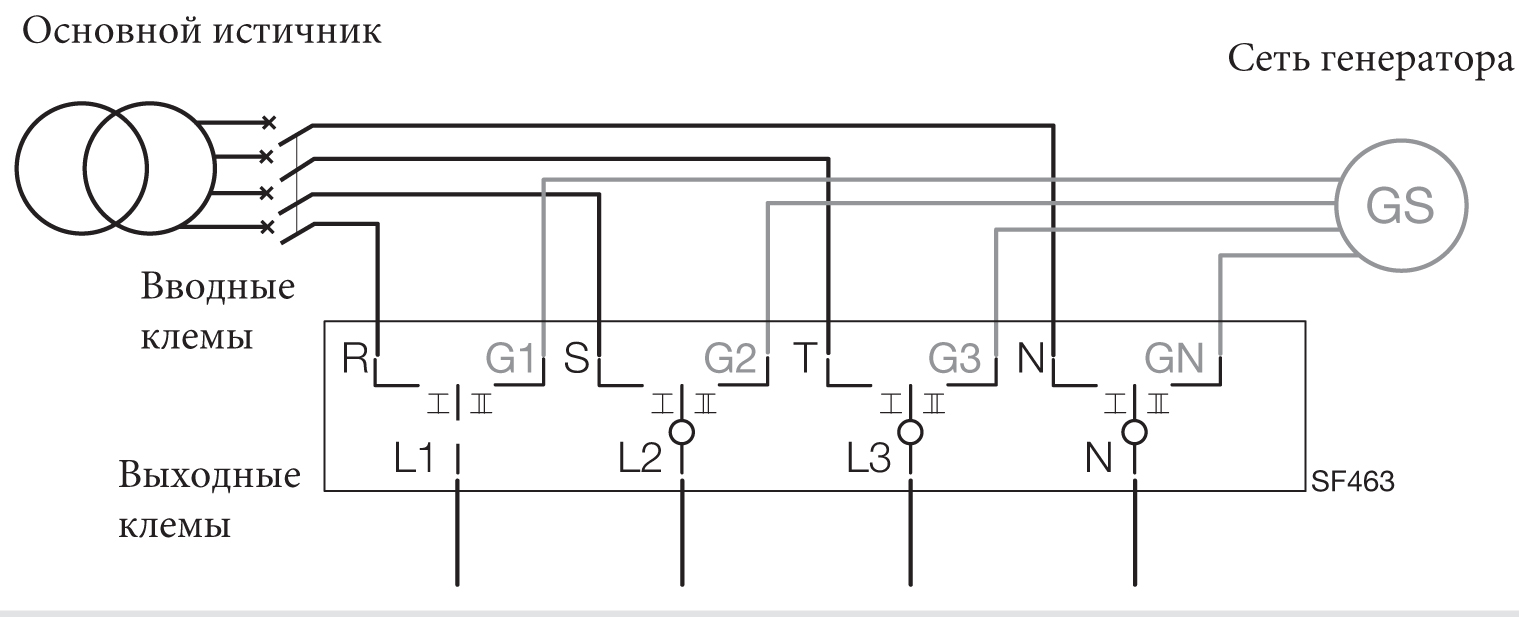

Групповой переключатель Hager с нулевым положением(с основного питания на генератор ), 63A, 4-пол., 8 модулей
Увеличить
|
|
Технические характеристики |
Значения |
|
Сила тока номинальная : |
63А |
|
Номинальный напряжение : |
230/400 V AC |
|
Количество полюсов : |
4 |
|
Количество модулей : |
8 |
|
Площадь поперечного сечения одножильного проводника : |
25 мм2 |
|
Площадь поперечного сечения многожильного проводника : |
16 мм2 |
|
Тип соединения : |
Винтовой |
|
Момент затяжки : |
2,8Nm |
|
Срок службы механический (количество переключений) : |
100000 |
Вводные клеммы модульного переключателя должны быть защищены от короткого замыкания с помощью соответствующего автоматического выключателя С 63А от 4,5 кА(арт. MC463A Hager).
Для увеличения срока службы рекомендуется предварительно отключать нагрузку.
Модульный переключатель питания Hager совместим с остальной модульной аппаратурой, монтируется в обычных распределительных щитках, монтаж на дин-рейку.  Технические характеристики:
Категория применения: AC21A
Электрический ресурс при номинальной нагрузке в AC21 числа циклов: 5000
Номинальное напряжение изоляции до 500В Номинальное импульсное напряжение 4кВ Температура хранения от -40°C до +80°C Номинальная рабочая температура от -20°C до +50°C Ширина - 70мм
Род тока | Режим (категория) | Типичная область применения | Стандарт на изделие | | AC-12 | Управление омическими и статическими изолированными нагрузками посредством оптронов
| ГОСТ Р 50030.5.1 Аппараты и коммутационные элементы цепей управления | AC-13 | Управление статическими изолированными нагрузками посредством трансформаторов
| AC-14 | Управление слабыми электромагнитными нагрузками
| AC-15 | Управление электромагнитными нагрузками
| AC-20 | Соединение и разъединение при нулевой нагрузке
| ГОСТ Р 50030.5.3 Выключатели, разъединители, выключатели-разъединители и комбинация их с предохранителями | AC-21 | Управление омическими нагрузками, в том числе при умеренных перегрузках
| AC-22 | Управление смешанными омическими и индуктивными нагрузками
| AC-23 | Управление двигателями и другими сильно индуктивными нагрузками
|
|
|
|
|
|
|
